Utiliser un WIO_NODE avec Arduino

Attention : ceci va changer le firmWare d’origine. Pour l’utiliser à nouveau comme un WIO node, il faudra reprogrammer le firmware ( ici ).

  • Installer les cartes de type ESP8266 sur l’IDE d’Arduino. Ajouter l’URL de gestionnaire de cartes supplémentaires dans préférence.

<https://arduino.esp8266.com/stable/package_esp8266com_index.json>

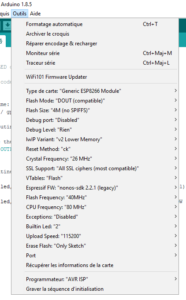

  • Choisir la carte “Generic ESP8266 module”.
  • Récupérer l’exemple <blink.ino> en choisissant le GPIO 2 pour led.

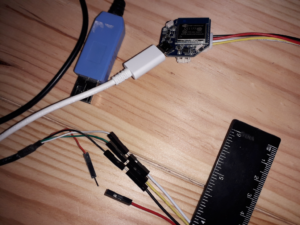

  • Connecter le wio_node à un convertisseur USB/Série 3.3V sans connecter le fil rouge d’alim.
  • Appuyer longuement ( 5s) sur les boutons Rst et func puis relâcher Rst, enfin relâcher func ( 1s). Le module attend l’envoi du code issu de l’IDE Arduino.
  • Lancer le téléchargement avec l’IDE Arduino. La diode bleue clignote brièvement pendant quelques longues secondes.
  • La diode bleue doit clignoter.

NB : Pour utiliser les ports Grove, placer la GPIO 15 en sortie et au niveau HIGH.

pinMode(15, OUTPUT);
digitalWrite(15, 1);
